Der Allrounder - für Plattendicken von 3 bis 30 mm
Behälterbau, Apparatebau, Lüftungsbau, Serienschweißen, Wasseraufbereitung, Umwelttechnik, Schwimmbadbau, Luftwäscher, Transport und Logistik
Patentierte Parallellauf-Mechanik
12˝ Simatic-Touchscreen

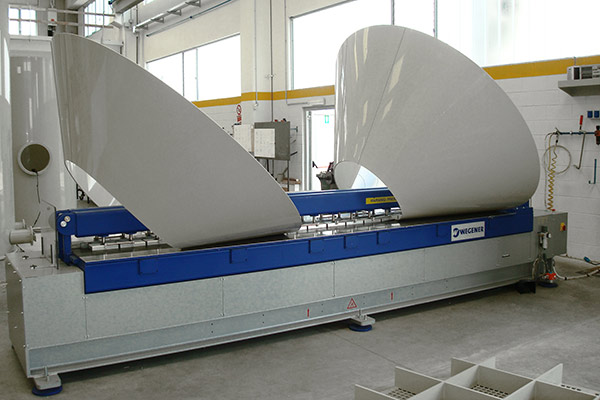

Behälterbau
| Technische Daten: |
SM 338 | SM 438 | SM 538 |
|---|---|---|---|
| Maschinenlänge mm): | 4.950 | 5.950 | 7.000 |
| Maschinenbreite (mm): | 1.600 | 1.600 | 1.600 |
| Maschinenhöhe (mm): | 1.300 | 1.300 | 1.300 |
| Gesamtgewicht ca. (kg): | 4.800 | 5.400 | 7.500 |
| max. Arbeitsbreite (mm): | 3.050 | 4.050 | 5.100 |
| Schweißbare Plattendicke (mm): | |||
| PE (0,15 N/mm²) | 3 bis 30 | 3 bis 30 | 3 bis 30 |
| PP (0,10 N/mm²) | 3 bis 30 | 3 bis 30 | 3 bis 30 |
| PVDF (0,10 N/mm²) | 3 bis 30 | 3 bis 30 | 3 bis 30 |
| PVC-C bei 8 bar (0,5 N/mm²) | 3 bis 12 | 3 bis 12 | 3 bis 12 |
| PVC-U bei 8 bar (0,6 N/mm²) | 3 bis 10 | 3 bis 10 | 3 bis 10 |
| min. Kanalquerschnitt (mm): | 300 x 280 * | 300 x 290 * | 300 x 300 * |
| min. Zylinderdurchmesser (mm) | 400 | 400 | 500 |
| Energieversorgung | 230/400V 3/N/PE 50/60 Hz |
230/400V 3/N/PE 50/60 Hz |
230/400V 3/N/PE 50/60 Hz |
| Elektrische Leistung (kW): | 3,5 | 4,5 | 5,5 |
| Druckluftanschluss (bar): | 8 - 10 | 8 - 10 | 8 - 10 |
| Spannkraft bei 8,0 bar (kN): | 30 | 40 | 49,8 |
| Spannkraft bei 10,0 bar (kN): | 37,5 | 50 | 62 |
| Tischkraft min. (N): | 800 | 900 | 1.000 |
| Tischkraft max. bei 8,0 bar (kN): | 20 | 27 | 30,6 |
| Tischkraft max. bei 10,0 bar (kN): | 25 | 33,7 | 38 |
| Heizelement (B x H in mm) teflonbeschichtet, Tmax = 260 °C: |
20 x 50 | 20 x 50 | 20 x 50 |
* bei der Option höhenverstellbare Spannbalken nur gültig in unterer Position der Spannbalken
